Egenskaper – Direktmanövrerad proportionell riktningsventil med elektrisk lägesåterkoppling och integrerad elektronik (OBE) med typ 4WREE – Styrning av flödesriktning och storlek – Manövrering med hjälp av proportionella solenoider med mittgänga och löstagbar spole – För montering av underplåt: Portmönster enligt ISO 4401 – Fjädercentrerad styrspole – Styrelektronik • Typ 4WREE: integrerad elektronik (OBE) med spännings- eller strömingång (A1 och/eller F1) • Typ 4WRE (4/3 version), separat beställning: - digital och analog förstärkare i Euro-card format - analog förstärkare i modulär design • Typ 4WRE…A (4/2 version), separat beställning: - analog förstärkare i modulär design

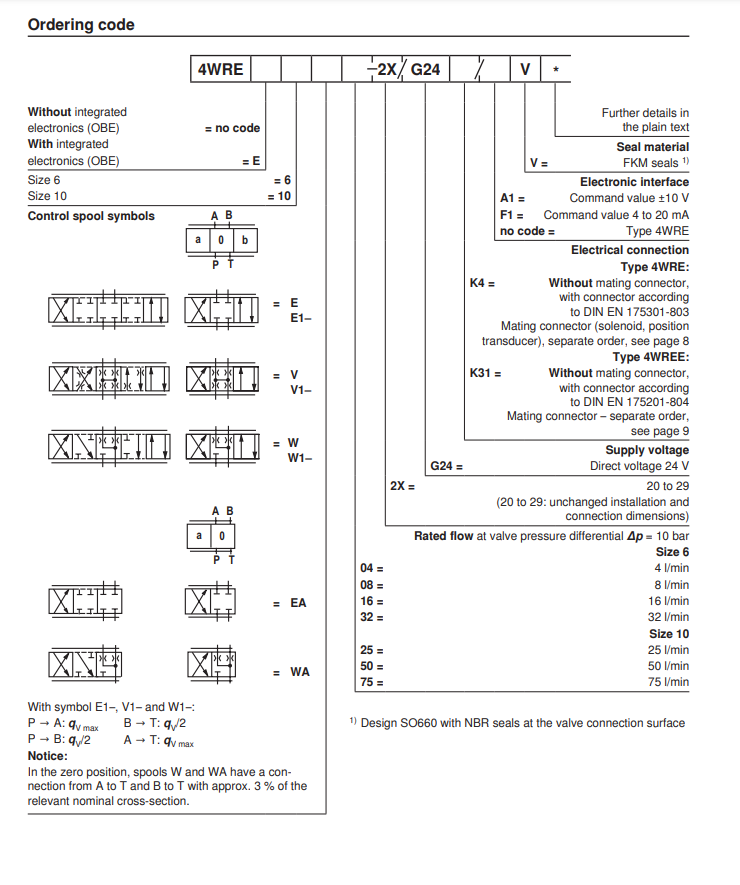

Utan integrerad elektronik (OBE)=ingen kod Med integrerad elektronik (OBE)=E

Tätningsmaterial V=FKM tätningar 1) Elektroniskt gränssnitt A1=Kommandovärde ±10 VF1=Kommandovärde 4 till 20 mA ingen kod=Typ 4WRE Elektrisk anslutning Typ 4WRE: K4=Utan passande kontakt, med kontakt enligt DIN EN 175301-803 Passande kontakt (solenoid, positionsgivare), separat beställning, se sidan 8 Typ 4WREE: K31=Utan matchande kontakt, med kontaktdon enligt DIN EN 175201-804 Passande kontaktdon – separat beställning, se sidan 9 Matningsspänning G24=Likspänning 24 V 2X=20 till 29 (20 till 29: oförändrade monterings- och anslutningsmått) Märkflöde vid ventiltrycksdifferens Δp=10 bar Storlek 6 04=4 l/min 08=8 l/min 16=16 l/min 32=32 l/min Storlek {{29 }} l/min 50=50 l/min 75=75 l/min

Funktion: – Med spänningslösa solenoider (7 och 8), centralposition för manöverspolen (2) med tryckfjädrar (3 och 4) mellan fjäderplattorna (5 och 6) – Direktmanövrering av manöverspolen (2) genom styra en proportionell solenoid, t.ex. solenoid "b" (8) → Förskjutning av styrspolen (2) till vänster proportionell mot den elektriska insignalen → Anslutning från P till A och B till T via öppningstvärsnitt med progressiv flödeskarakteristik – Avstängning av solenoiden (8) → Tryckfjädern (3) för tillbaka styrspolen (2) till mittläge I strömlöst tillstånd hålls styrspolen (2) i ett mekaniskt centralt läge vid returfjädrarna. Med kontrollspolens symbol "V" motsvarar detta läge inte det hydrauliska mittläget! När den elektriska ventilens styrslinga är stängd, är styrspolen placerad i det hydrauliska centrala läget.

4/2 och 4/3 proportionella riktningsventiler är utformade som direktmanövrerade enheter i plattdesign. Driften utförs av proportionella solenoider med central gänga och löstagbar spole. Solenoiderna styrs av den interna elektroniken

Funktion: – Med spänningslösa solenoider (7 och 8), centralposition för manöverspolen (2) med tryckfjädrar (3 och 4) mellan fjäderplattorna (5 och 6) – Direktmanövrering av manöverspolen (2) genom styra en proportionell solenoid, t.ex. solenoid "b" (8) → Förskjutning av styrspolen (2) till vänster proportionell mot den elektriska insignalen → Anslutning från P till A och B till T via öppningstvärsnitt med progressiv flödeskarakteristik – Avstängning av solenoiden (8) → Tryckfjädern (3) för tillbaka manöverspolen (2) till mittläge I strömlöst tillstånd hålls manöverspolen (2) i ett mekaniskt centralt läge av returfjädrar. Med kontrollspolens symbol "V" motsvarar detta läge inte det hydrauliska mittläget! När den elektriska ventilens styrslinga är stängd, är styrspolen placerad i det hydrauliska centrala läget
